防雷系统

2019-12-21 浏览：

一、防雷概况：
电力线是雷电侵入的重要渠道，雷电袭击机房供电的电力线主要有三种方式，即：远点雷击、近点雷击和错相位雷击。广域网的雷害主要来自感应雷击，通常不受直击雷的破坏，因广域网线遭受高压雷电袭击时，其自身首先溶断。所以防护感应雷是广域网的防雷重点。不同的防雷区之间电磁强度不同，首先做好屏蔽措施，在一定程度上防止雷电电磁脉冲的侵入。在此基础上，做好穿越防雷区界面上不同线路的保护。一般是通过分流(Dividing)、均压(Bonding)、接地(bonding)、屏蔽(shielding)措施即DBSE技术进行综合防护。此项原则如能在防雷设计的初期被充分贯彻，其防护效果会事半功倍。

二、防雷解决方案：

    雷击可以产生不同的破坏形式，国际电工委员会已将电l雷灾害称为“电子时代的一大公害”，雷击、感应雷击、电源尖波等瞬间过电压已成为破坏电子设备的罪魁祸首。

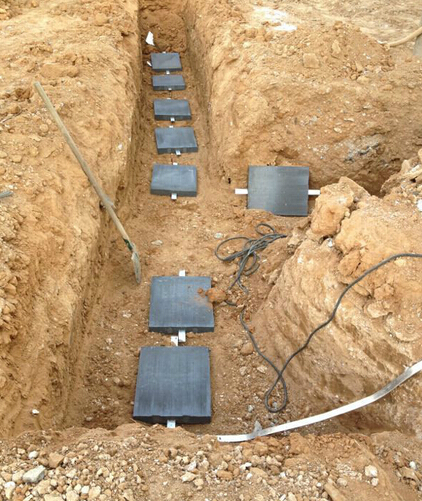

1、完善的接地系统

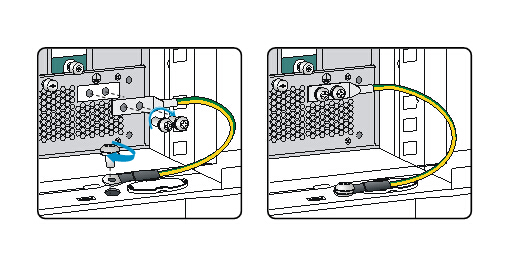

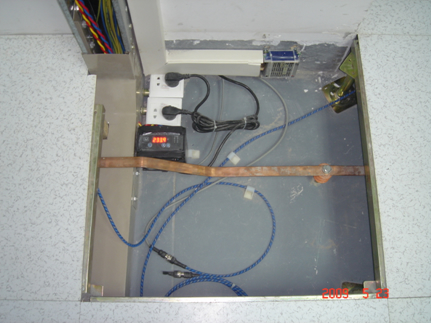

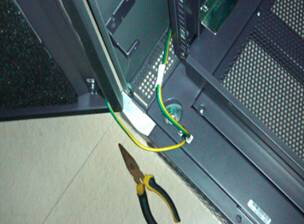

    接地是防雷体系中最基本的，也是最有效的措施。设备的接地处理：用一根135mm2的多股铜芯导线，单独连接到接地线线排上。不同于系统的是：
    （1）不直接与交换机的正极就近相连，也不将机柜与带正极的缆、线随机连接。
    （2）机柜与高架地板及底座的接触部分都进行了绝缘处理，相当于采用了“悬浮接地”方式，防止相近面层的静电及建筑物的杂散电流串入机柜，对通信造成干扰。

2、合理的综合布线
传输网络在室内应沿专用的信号电缆槽布线,避免沿大楼结构柱或紧贴外墙敷设;强弱电电缆不宜同槽敷设,以减小干扰。

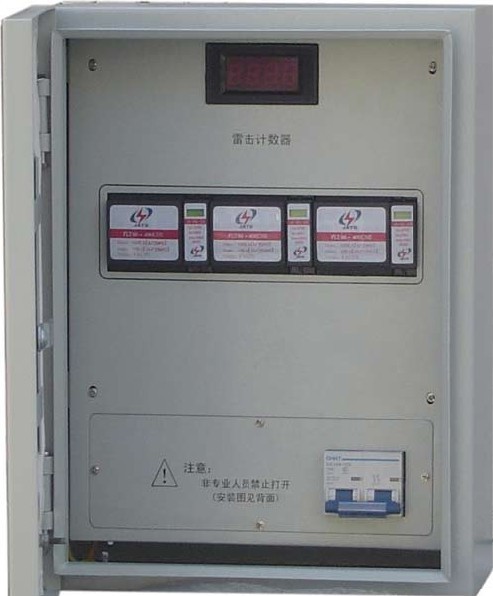

3、确定分流限压的措施

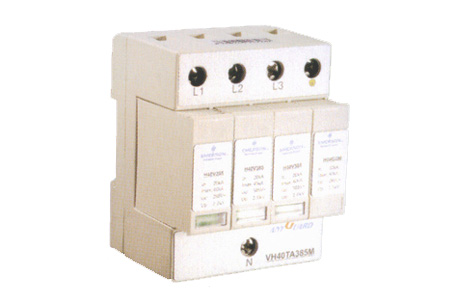

进入室内的网络设备应安装线路避雷器，要求在选用避雷器件时，启动电压应为保护线路信号电压峰值的1.5倍，雷电流通量大于等于0.2KA，特性阻抗为600欧姆，工作频率0-5MHZ。对室外有接收装置并有信号线与室内设备相联接的，应在天线接收装置引入线路与设备之间串入相应型号的避雷器。
